Tabella dei livelli di carica della batteria 12V: una guida completa
- Cos'è la tabella dei livelli di carica della batteria?
- Diversi tipi di batterie
- Tabella dei livelli di carica della batteria 12v/24v - diversi tipi di batteria
- Suggerimento extra: come misurare la tensione della batteria?
- Domande frequenti
- Conclusione
- LiTime - La tua migliore soluzione energetica
Cos'è la tabella dei livelli di carica della batteria?
Poiché lo stato di carica non può essere misurato direttamente ma indirettamente tramite la tensione della batteria, è necessaria una tabella dello stato di carica della batteria. Una tabella dello stato di carica della batteria è una panoramica che mostra la relazione tra lo stato di carica (SOC) di una batteria e la sua tensione misurata. Tali tabelle sono particolarmente utili per controllare le batterie in diverse applicazioni.
Ma i diversi valori di tensione della batteria con i relativi SOC sono diversi. Questo articolo ha lo scopo di riassumere tutte le informazioni necessarie per una lettura veloce. Per prima cosa possiamo iniziare definendo i tipi di batteria menzionati di seguito, in modo da poter verificare se la batteria descritta corrisponde a quella che si desidera misurare.
Diversi tipi di batterie
Batteria al litio
Una batteria al litio è una batteria ricaricabile che utilizza il litio come componente principale. È caratterizzato da elevata densità energetica, lunga durata e peso ridotto, il che lo rende ideale per applicazioni quali smartphone, laptop e veicoli elettrici.
Batteria LifePO4
Una batteria LiFePO4 (batteria al litio-ferro-fosfato) è un tipo speciale di batteria al litio che utilizza il fosfato di ferro come materiale catodico. Offre elevata sicurezza, lunga durata e prestazioni stabili, pur avendo una densità energetica inferiore rispetto ad altre batterie al litio. Queste batterie sono particolarmente adatte per applicazioni nell'accumulo di energia solare, nei veicoli elettrici e nei sistemi di alimentazione di emergenza.
Batteria al gel
Una batteria al gel è una batteria al piombo in cui l'elettrolita è sotto forma di gel, il che la rende a prova di perdite e non richiede manutenzione. Offre una lunga durata e viene spesso utilizzato negli impianti solari e nei sistemi di alimentazione di emergenza.
Batteria AGM
Una batteria AGM utilizza materassini in fibra di vetro per assorbire l'elettrolita. È robusto, richiede poca manutenzione ed è adatto ad applicazioni ad alte prestazioni, come veicoli e motocicli.
Tabella dei livelli di carica della batteria 12v/24v - diversi tipi di batteria
Di seguito troverete una tabella con le tensioni corrispondenti per ciascun tipo di batteria. È possibile utilizzare la tabella per verificare se il livello di carica della batteria è accettabile oppure no.
Batteria al litio 12V/24V
| Stato di carica (SOC) | Tensione della batteria 12V (V) | Tensione della batteria 24V (V) | Descrizione |
|---|---|---|---|
| 100% | 13.6 | 27.2 | Completamente carico |
| 90% | 13.4 | 26.8 | Buona capacità |
| 80% | 13.3 | 26.6 | Buona capacità |
| 70% | 13.2 | 26.4 | Buona capacità |
| 60% | 13.1 | 26.1 | Parzialmente scaricato |
| 50% | 13 | 26 | Parzialmente scaricato |
| 40% | 13 | 26 | Bassa capacità, ricaricare presto |
| 30% | 12.9 | 25.8 | Bassa capacità, ricaricare presto |
| 20% | 12.8 | 25.6 | Scarica profonda, rischio di danni |
| 10% | 12 | 24 | Scarica profonda, rischio di danni |
| 0% | 10 | 20 | Scarica profonda, rischio di danni |
Batteria LifePO4 12V/24V
| Stato di carica (SOC) | Tensione della batteria 12V (V) | Tensione della batteria 24V (V) | Descrizione |
|---|---|---|---|
| Carica al 100% | 14,6 Volt | 29,2 Volt | Completamente carico |
| 100% pace e tranquillità | 13,6 Volt | 27,2 Volt | Completamente carico |
| 90% | 13,4 Volt | 26,8 Volt | Buona capacità |
| 80% | 13,28 Volt | 26,56 Volt | Buona capacità |
| 70% | 13,2 Volt | 26,4 Volt | Buona capacità |
| 60% | 13,08 V | 26,16 Volt | Parzialmente scaricato |
| 50% | 13,04 V | 26,08 V | Parzialmente scaricato |
| 40% | 13 Volt | 26 Volt | Bassa capacità, ricaricare presto |
| 30% | 12,88 Volt | 25,76 Volt | Bassa capacità, ricaricare presto |
| 20% | 12,8 Volt | 25,6 Volt | Scarica profonda, rischio di danni |
| 10% | 12 Volt | 24 Volt | Scarica profonda, rischio di danni |
| 0% | 10 Volt | 20 Volt | Scarica profonda, rischio di danni |
Batteria al gel 12V/24V
| Stato di carica (SOC) | Tensione della batteria 12V (V) | Tensione della batteria 24V (V) | Descrizione |
|---|---|---|---|
| 100% | 13,0 V - 13,2 V | 26,0 V - 26,4 V | Completamente carico |
| 90% | 12,8 V - 12,9 V | 25,6 V - 25,9 V | Buona capacità |
| 80% | 12,6 V - 12,7 V | 25,2 V - 25,5 V | Buona capacità |
| 70% | 12,4 V - 12,5 V | 24,8 V - 25,1 V | Buona capacità |
| 60% | 12,2 V - 12,3 V | 24,4 V - 24,7 V | Parzialmente scaricato |
| 50% | 12,0 V - 12,1 V | 24,0 V - 24,3 V | Parzialmente scaricato |
| 40% | 11,8 V - 11,9 V | 23,6 V - 23,9 V | Bassa capacità, ricaricare presto |
| 30% | 11,6 V - 11,7 V | 23,2 V - 23,5 V | Bassa capacità, ricaricare presto |
| 20% | 11,4 V - 11,5 V | 22,8 V - 23,1 V | Scarica profonda, rischio di danni |
| < 20% | < 11,3 V | 22,7V | Scarica profonda, rischio di danni |
Batteria AGM 12V/24V
| Stato di carica (SOC) | Tensione della batteria 12V (V) | Tensione della batteria 24V (V) | Descrizione |
|---|---|---|---|
| 100% | 12,8 V - 13,0 V | 25,6 V - 26,4 V | Completamente carico |
| 90% | 12,6 V - 12,7 V | 25,2 V - 25,5 V | Buona capacità |
| 80% | 12,4 V - 12,5 V | 24,8 V - 25,1 V | Buona capacità |
| 70% | 12,2 V - 12,3 V | 24,4 V - 24,7 V | Buona capacità |
| 60% | 12,0 V - 12,1 V | 24,0 V - 24,3 V | Parzialmente scaricato |
| 50% | 11,8 V - 11,9 V | 23,6 V - 23,9 V | Parzialmente scaricato |
| 40% | 11,6 V - 11,7 V | 23,2 V - 23,5 V | Bassa capacità, ricaricare presto |
| 30% | 11,4 V - 11,5 V | 22,8 V - 23,1 V | Bassa capacità, ricaricare presto |
| 20% | 11,2 V - 11,3 V | 22,4 V - 22,7 V | Scarica profonda, rischio di danni |
| < 20% | < 11,1 V | < 22,3 V | Scarica profonda, rischio di danni |
Suggerimento extra: come misurare la tensione della batteria?
Il prerequisito per controllare il livello di carica di una batteria è che sia possibile misurare correttamente la tensione della batteria. Se non sai ancora come fare, di seguito troverai le istruzioni dettagliate:
Fase 2. Selezionare l'intervallo di tensione:
se il multimetro non dispone di un intervallo automatico, selezionare un intervallo di tensione superiore alla tensione nominale della batteria da misurare (ad esempio, per una batteria da 12 V, selezionare un intervallo di 20 V).
Fase 3. Identificare i terminali della batteria:
individuare i terminali positivo (+) e negativo (-) della batteria.
Fase 4. Collegare le sonde di prova:
utilizzare la sonda rossa per toccare il terminale positivo della batteria. Utilizzare la sonda nera per toccare il terminale negativo della batteria.
Fase 5. Leggere la misurazione:
guardare il display del multimetro per leggere il valore della tensione. Questo valore indica la tensione attuale della batteria.
Fase 6. Interpretare i risultati:
confrontare la tensione misurata con la tensione nominale della batteria per determinare il suo stato di carica:
- Una batteria al piombo completamente carica dovrebbe avere una tensione compresa tra 12,6 e 12,8 volt.
- Per le batterie agli ioni di litio, la tensione di una cella completamente carica è in genere di circa 4,2 volt.
Domande frequenti
A quale tensione una batteria da 12 V è scarica?
Indipendentemente dal tipo di batteria, la batteria è scarica o quasi scarica quando la tensione è di circa 10 V. Per massimizzarne la durata, le batterie non devono essere scaricate regolarmente al di sotto del 50% (circa 12,2 V per quelle al piombo-acido).
Quale tensione dovrebbe avere una batteria da 12 V?
L'intervallo di tensione normale di una batteria da 12 V dipende dalle sue condizioni: 12,6 V - 12,8 V quando è completamente carica, 12,2 V - 12,5 V quando è parzialmente carica e inferiore a 11,8 V quando è quasi scarica. Durante la carica, la tensione solitamente sale a 13,8 V - 14,4 V (per le batterie al piombo) o 14,2 V - 14,6 V (per le batterie al litio).
Come faccio a determinare il livello di carica di una batteria?
Il modo migliore per determinare il livello di carica di una batteria è misurando la tensione a circuito aperto con un multimetro. Una batteria da 12 V piena ha una tensione compresa tra 12,6 V e 12,8 V, mentre una batteria quasi scarica ha una tensione inferiore a 11,8 V. Per ottenere risultati accurati, la batteria non deve essere utilizzata per almeno 4-6 ore. In alternativa, i monitor della batteria o i caricabatterie specifici possono visualizzare direttamente il livello di carica.
Conclusione
In sintesi, la tabella dello stato di carica per batterie da 12 V e 24 V offre un metodo semplice ed efficace per controllare le condizioni attuali della batteria in base alla tensione. Misurando regolarmente la tensione, non solo puoi ottimizzare le prestazioni della batteria, ma anche prolungarne la durata. Che si tratti di batterie al gel, AGM o al litio, la conoscenza dei valori specifici è fondamentale per un corretto utilizzo. Grazie a queste informazioni, sarai in grado di utilizzare la batteria in modo efficiente e sicuro.
LiTime - La tua migliore soluzione energetica

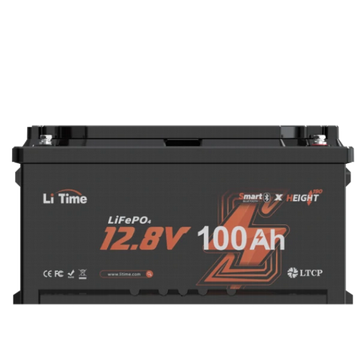

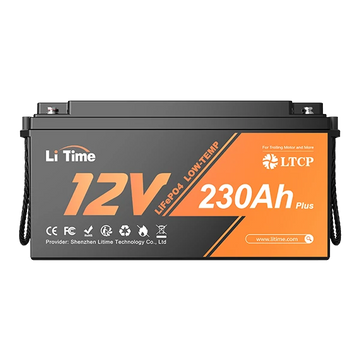

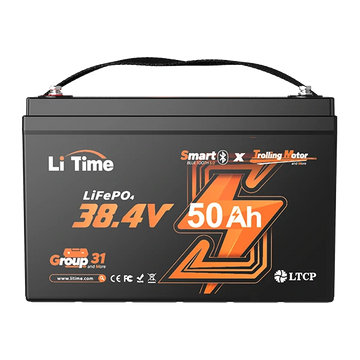

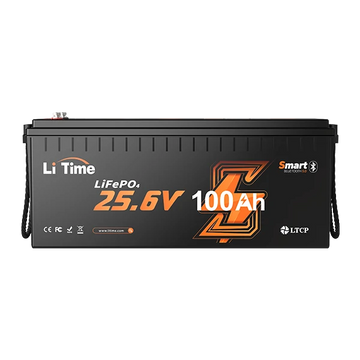

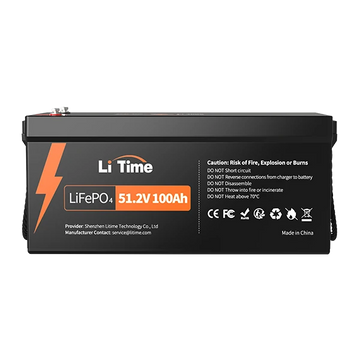

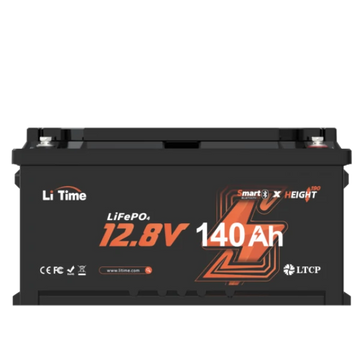

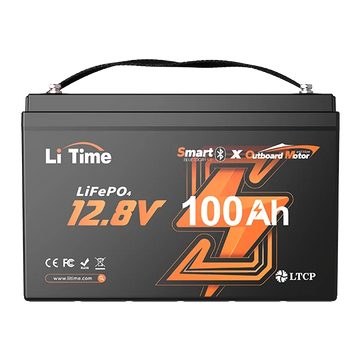

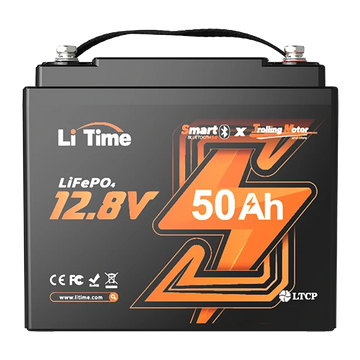

LiTime è un'azienda esperta nella produzione di batterie e offre molti tipi di batterie al litio ferro fosfato multifunzionali, come: Ad esempio modelli Bluetooth, modelli riscaldati e modelli con protezione dal freddo, ecc., che ti forniranno energia sufficiente per le tue attività di campeggio, viaggio in camper e pesca.
